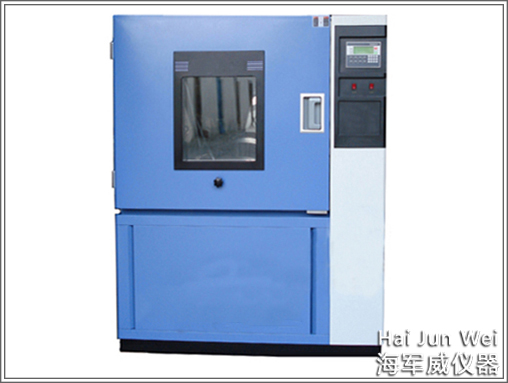

厢式淋雨试验箱
HJW/PR系列淋雨试验箱主要用于考核产品外壳、密封件在淋雨试验后或者在试验中是否能保证该设备及元器件良好的工作性能和技术状态。同时产品在运输和使用的过程中可能受到浸水的影响，为产品技术标准提供引用依据。适用以自然条件为基础所进行的人工淋雨试验，不带有强风速的降雨，不考虑试样的高温及雨水温度差所引起的大量进水。
特点
新一代外观设计，箱体结构、控制技术均做较大改进，试验槽和控制柜为一体式，其它系统为暗藏式，美观大方，安装极为方便，技术指标更稳定，运行更可靠，维护更方便，备有高档万向滚轮，方便在实验室内移动。
超大触摸屏操作，外观更加简洁大方，操作更加容易，参数设置简单，无须进入程序菜单，可直接进入参数菜单即可修改，显示设定值，当前值
大视窗设计，方便观察淋雨试验状态
记录量大，USB输出，电脑连接打印，大仓有纸无纸记录等选配
可靠性高：主要配件选配著名名牌专业厂商，保证提高整机可靠性
技术参数
|
序号 |
型号 |
工作室尺寸 （mm） |
外形尺寸 （mm） |
电源50HZ/总共率（待定） |
|
01 |
HJW/PR-700 |
深：700 宽：700 高：700 |
深：1250 宽：1300 高：2030 |
380V/4KW |
|
02 |
HJW/PR-800 |
深：800 宽：800 高：800 |
深：1290 宽：1500 高：2140 |
380V/5KW |
|
03 |
HJW/PR-010 |
深：1000 宽：1000 高：1000 |
深：1490 宽：1500 高：2140 |
380V/6KW |
|
淋雨水压 |
3Kpa |
|||
|
水流供水量 |
10公斤（当地自来用水） |
|||
|
技术指标 |
a喷水孔径：0.4-1.0mm b喷嘴个数：16－20个 c水孔间距：50mm d水环半径：R375mm（按型号选配） e水管管径： 20mm f摆管摆角幅度： 60、90、130度 摆速调节无级调节 d流量：24.5升/min h试验台转速：1~17r/min可调 |
|||
|
淋雨周期 |
周期控制，可控制试验总时间，也可编程淋雨时间及停止时间，作周期运行 |
|||
|
水泵 |
提供有压力的试验水源 |
|||
|
流量计 |
水流量计量 |
|||
|
减速机构 |
调速电机 |
|||
|
摆管摆动 |
通过电机/变频器（施耐德）驱动减速器/偏心轮机构/齿条齿轮等机械传动实现。利用变频器调节次数（单位时间内）通过偏心机构调整所需要得角度。 |
|||
|
旋转工作台 |
台面为不锈钢材料，电机带动蜗轮减速机旋转，用变频器调速，调整合适的转速。可以正反转，时间以及转速可调。 |
|||
|
喷嘴 |
根据试件的大小，箱体的内容积决定摆管的弯曲半径。喷嘴为可折式专用喷嘴，喷孔可根据标准要求的孔径随时更换，可调节喷水方向，使射出的水滴均匀，流量充足 |
|||
|
供水箱 |
不锈钢制储水箱，低水位保护，设排水阀 |
|||
|
排水 |
设计在箱体底部可以迅速排放，不会积水。 |
|||
|
箱体材质 |
工作室 |
# 304镜面不锈钢（1.2mm） |
||
|
外箱体Outside |
冷轧钢板静电喷涂 (1.5mm) |
|||
|
控制 |
原装进口控制仪表，操作简单，设定方便，循环周期可调,时间可调 |
|||
|
注 |
非标特殊要求，可定做 |
|||
执行满足标准及试验方法
GB/T2423.38-2008电工电子产品环境试验第2部分：试验方法R：水试验方法和导则，Rb冲水（IEC60068-2-18:2000）

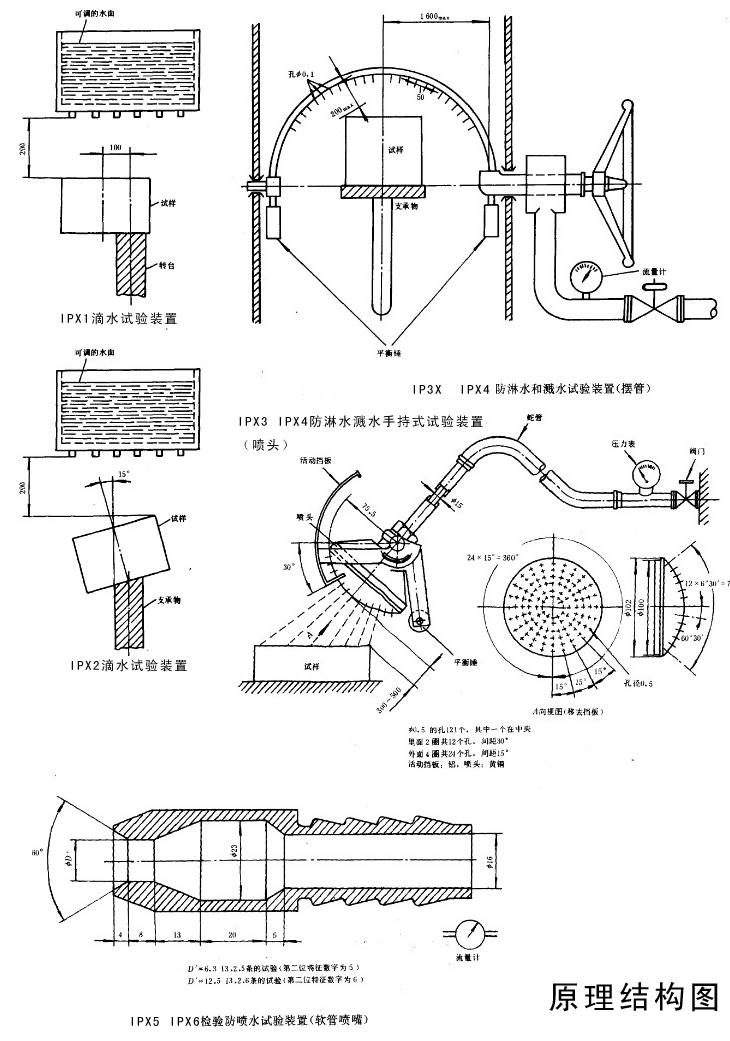

GB/4208-2008外壳防护等级（IP代码）IPX3、IPX4摆杆试验方法（IEC60529:2001）
其他
使用环境温度：+5~+35℃
安全：短路保护、风机过载保护、漏电保护、相序缺相保护、操作人员安全保护、试件保护
附件标准配置
标准样品架：Aisi304材质转盘1，摆杆1
高档脚轮：4
结构材质：
1、内胆材料：SUS3042B高级不锈钢;2、外壳材料：冷轧钢板经防锈处理后静电喷塑;
3、样品托盘：不锈钢定制而成，上面刻有排水小孔;
4、观察窗装置：三层中空玻璃观察窗，内附照明装置;
主要技术参数：
1、摆管摆幅：摆管沿垂线两边各摆600，共约1200
2、喷水环半径：400mm
3、喷水孔径：φ0.1mm
4、孔径间距：50mm
5、摆管管径：φ16mm
6、开孔数：25个
7、每孔平均水流速度qv1=0.07L/min
8、设备配有流量计，总水流量约为1.8L/min
9、摆动速度：每次摆动（2×600）约12S
10、喷水时间可以设定，设定范围为0~99h 99m 99s
电源：AC220 V±10%、 50Hz
